Werkstatt Tipp – Pins einer Pentium CPU zerstörungsfrei gerade biegen

  • Author/Ersteller: Peter z80.eu
  • Eingestellt von: tokabln

Ich habe die bei Ebay gekaufte Pentium CPU, aber leider mit einigen leicht gebogenen Pins, wieder benutzbar machen können. Wenn mindestens ein einziger Pin nicht mehr ganz gerade steht, passt die CPU nicht mehr in den Sockel. Dann darf man auf keinen Fall mit Gewalt nachhelfen (= Pin bricht ab/wird komplett weggebogen). Habe dann zuerst versucht, mit einem kleinen Schlitz-Schraubendreher da was wieder zu richten, aber da kann man die Kraft überhaupt nicht dosieren. Ein weiterer Versuch mit einer Pinzette ist aufgrund der absolut kleinen Strukturen und der ebenfalls nicht wirklich gut steuerbaren Greifer der Pinzette ebenfalls gescheitert.

Aaaabbbeer …. der Trick mit einem Druckbleistift, dem man die Mine nimmt (bzw. das vordere Teil abnimmt), hat dann doch zum Erfolg geführt.

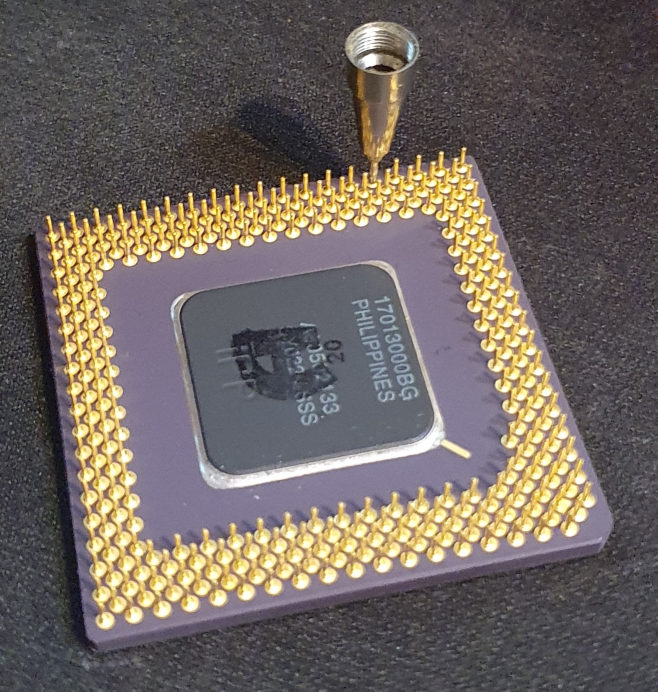

Siehe Bild zur Verdeutlichung, die Spitze eines (alten) 0,5mm Druckbleistifts hilft ungemein, so ein Pin ganz leicht dosiert biegen zu können.

Wenn die Pins noch dünner sind, geht das vielleicht auch noch mit einem 0,3mm Druckbleistift. Am Besten mit einer starren Spitze, und nicht irgendwie gefedert oder durch Schwerkraft nach unten fallende Spitze.

Andere Möglichkeiten die von anderen Mitgliedern gepostet wurden (siehe diesen Thread):

  • …die Kanüle einer Spritze nutzen, die Spitze vorne abgeschliffen
  • …Um Pinreihen einheitlich zu begraden (vor allem bei Prozessoren aus dem Schrott) ist eine alte EC-/Kreditkarte auch sehr hilfreich. Mit der kann man eine ganze Reihe auf einmal einheitlich „auf Reihe“ bringen. Vor allem bei Sockel 5/7-Prozessoren.
  • …Ich hab‘ hier eine Sammlung Messingröhrchen aus dem Modellbau mit passendem Innendurchmesser rumliegen, mit denen das auch prima geht
