ST506 HowTo – Festplatte NEC D5126 Zylinder 0 defekt – Erfolgreiche provisorische Reparatur

  • Original Author/Ersteller: R4M
  • Eingestellt von: tokabln

Original Eingangspost  hier

Einstieg

„… Ich hab‘ gestern mal einen NOS WDXT-GEN und eine alte NEC D5126 ausgegraben. Leider sagt SpeedStore, dass die ersten drei Zylinder kaputt sind und weigert sich folglich eine Partitionstabelle einzurichten. Das Formatierungsprogramm im BIOS der WDXT-GEN formatiert ohne Beschwerden, aber auch dann kann ich keine Partitionstabelle anlegen.“

Erfolg:

„…Der Mechanismus für Track 0 ist bei dem Laufwerk extrem einfach.

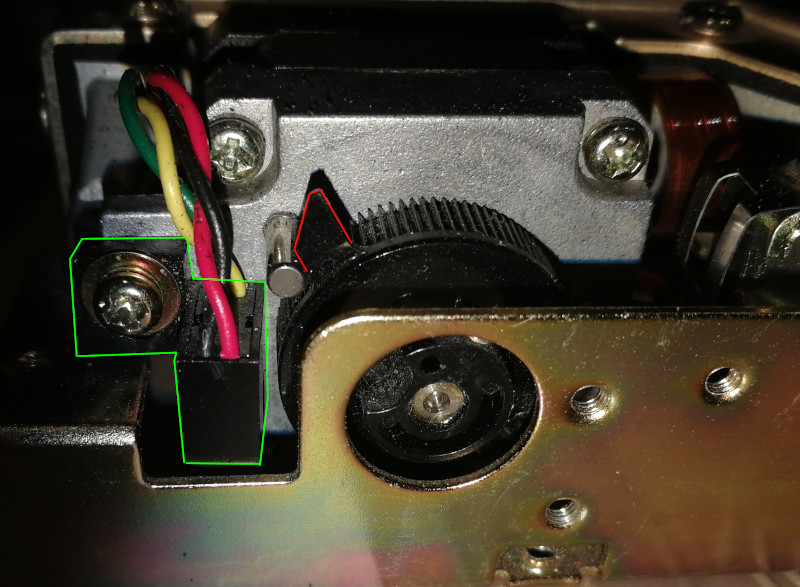

Der rot markierte Zinken (gerade in Parkposition auf Track 644) dreht sich nach rechts und die grün markierte Lichtschranke liefert das Track 0 Signal.

Jetzt kann man die Lichtschranke einfach runter schrauben und am Platik ein wenig feilen und etwas tiefer wieder festschrauben. Und dann geht’s! Hatte etwas Bedenken, dass dann die hohen Tracks Probleme machen, aber hat alles tadellos Low-Level und auch normal formattiert…“

„In der Anleitung von Seagate zur ST506 sehen die relevanten Teile ziemlich ähnlich aus. Daher kann man davon ausgehen, dass diese Reparatur auch bei anderen ST506 Platten in ähnlicher Weise durchgeführt werden kann.“
