Atari Falcon030 und SDEXTJOY

Da es leider nicht so trivial war, den SDEXTJOY Adapter mit dem Falcon030 in Betrieb zu nehmen, möchte ich hier mit euch mein Vorgehen teilen.
Bei dem SDEXTJOY handelt es sich um einen Adapter für den Joystickport des Atari Falcon / Atari STE, um SD Karte lesen zu können. Er gilt als sehr kostengünstig, da nur wenig Material benötigt wird, um den Adapter zu bauen. Details finden sich in der Dokumentation.
Der Treiber nutzt die XBIOS Festplatten Treiber Routinen, um eine GEMDOS Laufwerk zu simulieren und den Inhalt der SD Karte anzuzeigen. Damit ist es möglich, von der SD Karte auf dem GEM Desktop zu lesen und zu schreiben. Es gelten damit weiterhin die Einschränkungen des TOS Betriebssystems: Es werden nur FAT16 Partitionen bis zu 32MB unterstützt. Für größere Partitionen wird das Program bigdos.prg benötigt, bevor der SDEXTJOY Treiber geladen wird. Dann können bis zu 2GB genutzt werden. Die Einrichtung ist aber nicht Bestandteil dieses Leitfadens.

Der Autor konnte den Treiber nur mit einem Atari STE testen und wusste nicht, ob der auch mit dem Falcon läuft. Ich habe durch Zufall diesen SDEXTJOY Adapter bei mir in der BOX des Falcon gefunden.

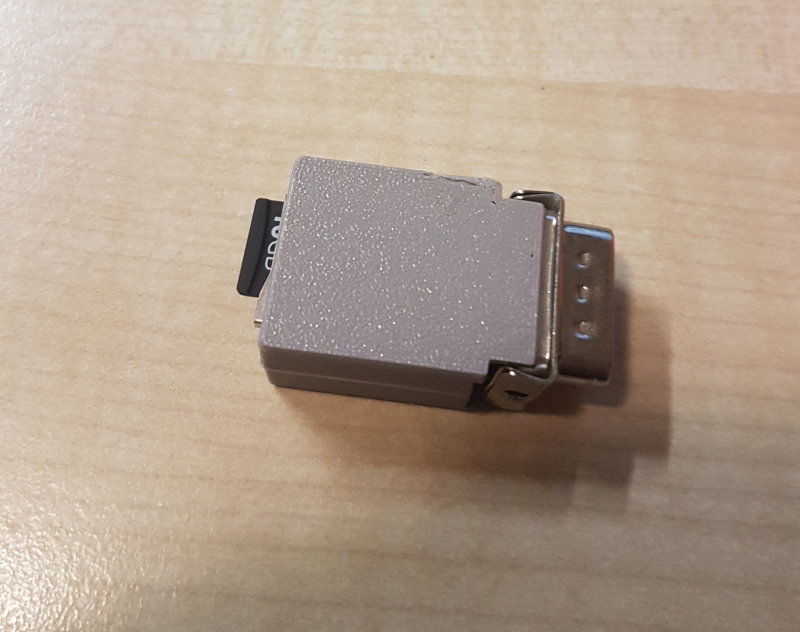

SDEXTJOY Adapter

Der Treiber selbst ist aktuell unter: http://onorisoft.free.fr/atari/sdextjoy.zip zu finden. Kann aber auch hier heruntergeladen werden: SDEXTJOY Treiber (GPL v3)
Die ZIP Datei enthält unter anderem die Datei SDEXTJOY.PRG, der eigentlich Treiber.

Diese muss jetzt zum Atari transferiert werden. Beim Falcon war das recht einfach möglich, da dieser 3,5“ Disketten mit 1,44MB lesen kann. Somit habe ich die Datei einfach mit meinem USB Floppylaufwerk übertragen können.

Es ist darauf zu achten, dass jetzt der Adapter im Port A steckt. Ich hatte ihn erst in Port B stecken, wo er nicht funktionierte. Daher steht in der Beschreibung des Treibers, die (sdextjoy.txt) in dem Treiberarchiv enthalten ist auch als Titel „SD card driver for the Atari STe extended Joystick Port A

Wichtig ist nun, dass die SD Karte neu partitioniert wird. Schließlich darf die Partition ohne zusätzlichen Treiber nicht größer als 32MB sein. Unter Windows habe ich dann das Programm diskpart benutzt; einfach die Shell in Windows starten und diskpart eingeben.

Grob nach diesen Leitfäden [1] [2] ist das Verfahren unter Windows wie folgt:

  1. Alle Festplatten auflisten:
    list disk
  2. Nun den Eintrag mit der SD Karte suchen.
  3. Die SD Karte auswählen (x ist die Nummer des Datenträgers) mit
    select disk x
    mit
    clean all
    werden nun alle Daten/Partitionen gelöscht.
  4. Danach
    create partition primary size=32
    Damit wird nun eine 32MB große Partition angelegt.
  5. Über den Befehl
    active
    wird diese Partion als aktiv markiert.

Jetzt das Laufwerk unter Windows formatieren und als Test eine kleine Textdatei auf der SD Karte ablegen. Die SD Karte muss dann in den Adapter gesteckt werden, der in Port A des Falcon/STE steckt. Danach wird das Programm SDEXTJOY.PRG ausgeführt. Unter TOS verschwindet die Statusanzeige direkt wieder. Nur bei der Nutzung von MultiTOS beleibt der Text auf dem Desktop stehen. So kann man nicht direkt erkenne, ob der Vorgang erfolgreich war. Unter TOS habe ich den Bildschirm daher mit der Handykamera gefilmt. Dann kann man die Ausgabe darüber anschauen. Gelegentlich funktioniert es nicht beim ersten Mal, so dass das Programm ein weiteres Mal ausgeführt werden muss.

Danach schaut man im GEM Desktop unter Options -> Install Devices nach. Jetzt sollte ein neues Laufwerkssystem auf dem Desktop zu sehen sein.

Einmal darauf klicken, um zu sehen, ob die kleine Testdatei im Filebrowser zu sehen ist.

Besonderheiten:

  • Während der Treiber aktiv ist, kann das Diskettenlaufwerk A: nicht über das Icon angesprochen werden. Das Laufwerk A: wird dann über das Icon des Floppy B: angesprochen. Das Laufwerk B: steht in dieser Zeit nicht zur Verfügung.
  • Der Adapter ist nicht wirklich HotPlug fähig. Dennoch kann die SD Karte entnommen und die Daten auf dem PC bearbeitet werden. Danach die SD Karte wieder in den Adapter schieben und den Treiber neue ausführen. Install Devices muss nicht erneut ausgeführt werden. Falls doch, so wird ein neues Icon auf dem GEM Desktop neben dem vorherigen auftauchen
  • Wenn der Treiber automatisch beim Booten mit gestartet werden soll, einfach das Programm in den AUTO Ordner des Bootlaufwerks ablegen.
  • Ein wichtiger Hinweis. Ich habe festgestellt, dass nicht jede SD Karte funktionierte. Im Thread des Entwicklers habe ich folgenden Hinweis gelesen: Probably all SDHC-Cards with a FAT using Clustersize 2 or bigger do not work. Alte SD Karten von mir funktionierten daher, moderne leider nicht.



Thread von Orion dem Entwickler des SDEXTJOY auf atari-forum.com
