IBM PS/2 Series Software, Drivers, Diagnostics

Auf der Plattform findet sich zum Thema IBM PS/2 eine umfangreiche Sammlung an Software, Treibern und Diagnostic Dateien rund um das Thema IBM PS/2.

Ersteller dieses Archivs auf : Uploaded by RitchCraft on December 27, 2019 :

Direkter Link:

oder Download von der Wissensdatenbank  (111.4MB)

IBM PS2 Software

—- Content —-

A HUGE collection of software, drivers, diagnostics, and documentation for the IBM PS/2 series of computer systems.

Open „index.htm“ in your browser for links to each file with full description.

IBM PS/2 Files
Hardware Reference/Maintence Manuals in PDF Format
IBM PS/2 Hardware Maintence Manual, Third Edition, October 1994 (10-94, 2.53MB)

Model 25
Starter Disk v1.0 (01-20-87, 720K)
Advanced Diagnostics v1.0 (04-06-87, 720K)

Model 25-286
Starter Disk v1.0 (03-28-90, 1.44MB)
Advanced Diagnostics v1.0 (03-28-90, 1.44MB)

Model 25 SX
Advanced Diagnostics v1.2 (03-06-92, 1.44MB)
Advanced Diagnostics v1.3 (02-09-93, 1.44MB)

Model 30
Starter Disk v1.02 (01-20-87, 720K)
Advanced Diagnostics v1.05 (08-23-89, 720K)

Model 30-286
Starter Disk v1.02 (03-03-92, 1.44MB)
Advanced Diagnostics v1.0 (06-21-88, 1.44MB)

Model 33E (PS/2e)
Starter Disk v1.0 (06-29-93, 1.44MB)
The XGA patch has been applied to this diskette
Utilities Disk version 1.0 (07-21-93, 1.44MB)
PCMCIA Device Drivers (06-28-94, 1.44MB)

Model 35 SX
Starter Disk v1.03 (03-06-91, 1.44MB)
Advanced Diagnostics v1.2 (03-06-92, 1.44MB)
Advanced Diagnostics v1.3 (02-09-93, 1.44MB)

Model 40 SX
Starter Disk v1.03 (03-06-91, 1.44MB)
Advanced Diagnostics v1.02 (02-15-91, 1.44MB)
Advanced Diagnostics v1.2 (03-06-92, 1.44MB)
Advanced Diagnostics v1.3 (02-09-93, 1.44MB)

Model L40
Reference Disk v1.03 (04-21-94, 1.44MB)

Model N45
Advanced Diagnostics v1.0 (04-21-94, 1.44MB)
Flash BIOS Update v4.1E (12-16-92, 1.44MB)

Model 50, 50Z
Reference Disk v1.08 (03-22-91, 1.44MB)
Reference Disk (Reply) v1.01 (04-13-94, 1.44MB)
Use this reference disk if you have the Reply (Options by IBM) Planar Upgrade installed.
Options By IBM Planar Upgrade Flash BIOS Update v1.40 (11-08-95, 1.44MB)
Options By IBM Planar Upgrade Install/Utility Disk (01-12-94, 720K)

Model N51 SX, N51 SLC
Reference Disk v1.1 (03-16-92, 1.44MB)
Reference Disk v1.2 (04-21-94, 1.44MB)
Advanced Diagnostics v1.2 (04-21-94, 1.44MB)
Display Utility (07-08-92, 1.44MB)
This fixes a dimming problem with the N51 SX.

Model 53, 53 LX
Reference Disk v1.0 (09-15-93, 1.44MB)

Model 55, 55LS
Reference Disk v1.05 (08-10-90, 1.44MB)
Reference Disk (Reply) v1.01 (04-13-94, 1.44MB)
Use this reference disk if you have the Reply (Options by IBM) Planar Upgrade installed.
Options By IBM Planar Upgrade Flash BIOS Update v1.40 (11-08-95, 1.44MB)

Model 56, 56 SX, 56 LS
8556 Reference Disk v2.1 (02-14-94, 1.44MB)
8556 Advanced Diagnostics v2.04 (07-15-93, 1.44MB)
8556 Patch for 169 Errors (08-04-94, 1.44MB)
9556 Reference Disk v1.1 (08-27-93, 1.44MB)
9556 Advanced Diagnostics v2.04 (08-27-93, 1.44MB)

Model 57, 57SX
8557 Reference Disk v2.1 (02-14-94, 1.44MB)
8557 Advanced Diagnostics v2.04 (07-15-93, 1.44MB)
9557 Reference Disk v1.1 (08-27-93, 1.44MB)
9557 Advanced Diagnostics v2.04 (08-27-93, 1.44MB)

Model CL57
Reference Disk v1.0 (04-23-94, 1.44MB)

Model 60
Reference Disk v1.08 (03-22-91, 1.44MB)
Reference Disk (Reply) v1.06 (11-05-93, 1.44MB)
Use this reference disk if you have the Reply (Options by IBM) Planar Upgrade installed.
Reply (Options By IBM) Planar Upgrade Flash BIOS Update v1.38 (11-08-95, 1.44MB
Reply (Options By IBM) Planar Upgrade Install/Utility Disk (01-12-94, 720K)

Model 65
Reference Disk v1.05 (08-10-90, 1.44MB)
Reference Disk (Reply) v1.06 (11-05-93, 1.44MB)
Use this reference disk if you have the Reply (Options by IBM) Planar Upgrade installed.
Reply (Options By IBM) Planar Upgrade Flash BIOS Update v1.38 (11-08-95, 1.44MB

Model 70
Reference Disk v1.12 (03-22-90, 1.44MB)
Reference Disk (Reply) v1.06 (03-04-94, 1.44MB)
Use this reference disk if you have the Reply (Options by IBM) Planar Upgrade installed.
Reply (Options by IBM) Planar Upgrade Flash BIOS Update v1.18.02 (05-20-94, 1.44MB)
Blue-Lightning Processor Upgrade Utility Disk (08-13-93, 720K)
Enhanced Memory Adapter with ROM Update v1.03 (03-15-93, 1.44MB)
Allow Enhanced Memory Adapter with ROM to enable all memory contained on all installed Enhanced Memory Adapters.

Model 70-486
Reference Disk v1.06 (03-22-91, 1.44MB)

Model P70
Reference Disk v1.04 (12-31-99, 1.44MB)

Model P75
Reference Disk v1.0 (09-18-90, 1.44MB)

Model 76, 77, M77
Reference Disk v1.1 (10-28-92, 1.44MB)
Advanced Diagnostics v1.1 (10-28-92, 1.44MB)

Model 76I, 76S, 77I, 77S
Reference Disk v3.1 (08-11-95, 1.44MB)
Diagnostics Disk v3.11 (09-13-95, 1.44MB)
BIOS Revision Level 7 (Build 59A) (07-06-95, 1.44MB)
BIOS Revision Level 8 (Build 60A) (08-11-95, 1.44MB)
BIOS Revision Level 9 (Build 61A) (03-30-98, 1.44MB)
Future Domain SCSI-2 Option Disk v1.0 (03-28-94, 1.44MB)
Windows S3 Drivers for Novell Networks (09-09-94, 1.44MB)
DOS/Windinws 3.11 S3 Graphics Disk v1.2 (08-26-94, 1.44MB)
OS/2 2.0 Video Driver Disk 1 (01-20-94, 1.44MB)
OS/2 2.0 Video Driver Disk 2 (01-20-94, 1.44MB)

Model 80
Reference Disk v1.12 (03-22-90, 1.44MB)
Reference Disk (Reply) v1.06 (11-05-93, 1.44MB)
Use this reference disk if you have the Reply (Options by IBM) Planar Upgrade installed.
Reply (Options By IBM) Planar Upgrade Flash BIOS Update v1.38 (11-08-95, 1.44MB)
Blue-Lightning Processor Upgrade Utility Disk (08-13-93, 720K)
160MB SCSI Fixed Disk Mode-Select Restoration Diskette (03-06-91, 720K)
Fixes data transfer failures that can occur with 160MB SCSI disks in models 8580-161, 8590-0J9, and 8595-0J9.
Enhanced Memory Adapter with ROM Update v1.03 (03-15-93, 1.44MB)
Allow Enhanced Memory Adapter with ROM to enable all memory contained on all installed Enhanced Memory Adapters.

Server 85 486SX (9585-xXx)
Reference Disk v1.11 (01-26-93, 1.44MB)
Diagnostic Disk v1.11 (02-02-93, 1.44MB)
Flash BIOS Update Diskette for 486SX Models v1.11 (04-30-93, 1.44MB)
WARNING: This BIOS Update is only for the 486SX Server 85s. These machines have the model number 9585-xXx. This update will permanently render a 9585-xKx or 9585-xNx system unrecoverable.
SVGA Device Driver Diskette v1.10 (03-10-93, 1.44MB)

Server 85 486DX (9585-xKx/xNx)
Reference Disk v1.32 (11-16-93, 1.44MB)
Diagnostic Disk v1.30 (10-10-93, 1.44MB)
IBM SCSI-2 Fast/Wide Adapter/A „Corvette“ Firmware Upgrade v7.1 (01-19-96, 1.44MB)
SVGA Device Driver Diskette v1.10 (03-10-93, 1.44MB)

Model 90 XP, 90 XP Server
Reference Disk (Type 0 Processor Complex) v1.0 (09-25-90, 1.44MB)
This disk is for model/type 8590-402 (a special bid machine) that had a complex with a 386DX-20 CPU
Reference Disk (Type 1 Processor Complex) v1.31 (11-02-92, 1.44MB)
Reference Disk (Type 2 Processor Complex) v1.21 (11-03-92, 1.44MB)
Reference Disk (Type 3 Processor Complex) v1.11 (11-03-92, 1.44MB)
Diagnostic Disk v2.33 (08-25-95, 1.44MB)

Server 95 XP 486, 95, 95A
Reference Disk (Type 2 Processor Complex) v1.21 (11-03-92, 1.44MB)
Reference Disk (Type 3 Processor Complex) v1.11 (11-03-92, 1.44MB)
Reference Disk (Type 4 Processor Complex) v1.34 (11-13-95, 1.44MB)
Diagnostic Disk v2.33 (08-25-95, 1.44MB)
Flash BIOS Update Diskette for Type 4 Processor Complex (revision 02) (02-23-94, 1.44MB)
Flash BIOS Update Diskette for Type 4 Processor Complex (revision 05) (03-22-95, 1.44MB)
Flash BIOS Update Diskette for Type 4 Processor Complex (revision 08) v1.26 (01-16-96, 1.44MB)
Flash BIOS Update Diskette for Type 4 Processor Complex (revision 10) v1.28 (04-30-99, 1.44MB)
IBM SCSI-2 Fast/Wide Adapter/A „Corvette“ Firmware Upgrade v7.1 (01-19-96, 1.44MB)
SVGA Device Driver Diskette v1.10 (03-10-93, 1.44MB)

Display Adapter Files
XGA/XGA2 Power Management Drivers for OS/2 (08-30-94, 1.44MB)
XGA/XGA2 Windows 3.0 Drivers (05-07-93, 1.44MB)
XGA/XGA2 DOS/Windows 3.1x Drivers v2.10 (07-21-93, 1.44MB)
XGA/XGA2 DOS/Windows 3.1x Drivers v2.11 (11-12-93, 1.44MB)
XGA/XGA2 DOS/Windows 3.1x Drivers v2.12 (08-15-94, 1.44MB)
XGA/XGA2 Display Adapter Option Disk v2.2 (06-11-93, 1.44MB)
XGA/XGA2 Utilities (P70.exe& P75.EXE) (08-08-94, 1.44MB)
Matrox Magnum Graphics Controller MG-104, MG-108 Option/Utility Disk v2.0 (11-23-90, 1.44MB)
This disk contains the ADF files as well as utilities for DOS.
SVGA Device Driver Diskette v1.10 (03-10-93, 1.44MB)

Multimedia Adapter Files
Actionmedia II/A IBM Option Disk (03-01-90, 1.44MB)
Actionmedia II Hardware Installation Guide (1.62MB)
Actionmedia II Driver for Indeo Video (06-09-93, 1.44MBx2)
Actionmedia II OS/2 1.3/2.0 Drivers v2.12.22 (10-27-94, 1.44MBx2)
Actionmedia II Setup and Configuration v2.1 (11-21-94)
ActionMedia II Driver for Indeo Video Installation Guide (80KB)
Actionmedia II Windows 3.1 Drivers v2.12.22 (10-27-94, 1.44MBx2)
Convert AVS files to AVI (Windows program) (03-06-93, 49KB)
MWAVE Windows 3.1x Driver (12-20-95, 1.44MBx6)
MWAVE OS/2 Driver (07-24-95, 1.44MBx2)
MWAVE DOS Driver (07-24-95, 1.44MB)
Original 2 diskettes where merged into one.
MWAVE for OS/2 v2.11 (05-05-95, 1.44MB)
MWAVE for Warp Disk (05-03-95, 1.44MB)

Network Adapter Files
3Com 3c529 Etherlink III Network Card Option/Driver Disk v4.3 (12-18-91, 720K)
This disk contains the ADF files as well as drivers for DOS, Windows 3.x, Windows 95, and Novell Netware.
IBM Local Area Network Adapter/A for Ethernet Option Disk (02-25-93, 720K)
Token-Ring 16/4/A Busmaster Option Disk v1.02 (09-09-92, 720K)
Interface Code for 8514/A v1.02 (02-22-89, 720K)
IR Lan v2.10 Replacement Disk (08-26-94, 1.44MB)
4/A Update Diagnostics Option Disk (10-21-92, 720K)
3514 Startable Option Disk v1.15 (03-12-93, 1.44MB)

I/O Bus Adapter / Device Files
IBM SCSI-2 Fast/Wide Adapter/A „Corvette“ Support Diskette v2.0 (01-25-96, 1.44MB)
If your model 76/77/90XP/95XP system’s SCSI configuration utility does not have options for the internal/external bus mode this update will add them. This disk also contains OS/2 and NetWare 3.12/4.x drivers.
IBM SCSI-2 Fast/Wide Adapter/A „Corvette“ Firmware Upgrade v7.1 (01-19-96, 1.44MB)
IBM SCSI-2 Fast/Wide Micro Channel RAID Adapter „Cheetah“ Firmware Upgrade v2.21 (05-30-96, 1.44MB)
This flash is to be used only with ibm streaming RAID controllers that have the FRU number of 06H3059. It is not for use on other IBM RAID controllers.
IBM RAID Adapter „Passplay“ Firmware Update v1.61 (07-21-93, 1.44MB)
If you SCSI adapter has an external port, DO NOT use this update. It is not a passplay adapter.
IBM RAID Adapter „Passplay“ Firmware Update v1.62 (06-03-94, 1.44MB)
If you SCSI adapter has an external port, DO NOT use this update. It is not a passplay adapter.
IBM RAID Adapter „Passplay“ Firmware Update v1.63 (05-01-95, 1.44MB)
If you SCSI adapter has an external port, DO NOT use this update. It is not a passplay adapter.
IBM RAID Adapter „Passplay“ Firmware Update v1.99 (12-04-96, 1.44MB)
If you SCSI adapter has an external port, DO NOT use this update. It is not a passplay adapter.
IBM SCSI CDROM DOS/Windows Drivers v1.2 (12-18-91, 720K)
Sometimes this older version works better with older drives.
IBM SCSI CDROM DOS/Windows Drivers v3.0 (09-29-95, 720K)
Future Domain PowerSCSI Utility Disk v1.0 (03-28-94, 720K)
Future Domain PowerSCSI Utility Disk v4.1 (08-02-95, 1.44MB)
IBM ISA IDE CDROM DOS/Windows Drivers v4.02 (06-14-93, 720K)
Made for Matsushita-Kotobuki Drives, may work with others.

Miscellaneous Option Disks / Drivers
Advanced Power Management OS/2 Drivers (05-13-94, 1.44MB)
Advanced Power Management DOS/Windows 3.1x Drivers (07-12-94, 1.44MB)

REFSTAMP Utility (05-31-00)
A utility created by Bob Eager that will stamp the special reference disk signature on a boot disk.
Disk Image Utilities (10-31-04)
A collection of utilities that will read/write various types of disk images. Included are: LOADDSKF/SAVEDSKF, RAWRITE/RAWREAD, DISKCOPY, and TELEGET (for tg0 images).
DOS 3.3 Boot Disk with Maintainence Files (03-17-87, 720K)
5140 PCC Starter Disk with Application Selector (03-18-86, 720K)
Advanced Diagnostics Disk PC/AT & XT-286 v2.07 (01-20-87, 720K)
Kelso Recovery Diskette (08-25-92, 1.44MB)
PC Network Diagnostics v2.0 (06-11-91, 1.44MB)
PC Convertable Advanced Diagnostics v1.1 (08-28-86, 720K)
PS/1 Advanced Diagnostics Diskette (06-14-91, 1.44MB)
PS/1 Type 2121 Advanced Diagnostics (06-14-91, 1.44MB)
PS/1 Type 2123 Advanced Diagnostics (12-18-91, 1.44MB)
PS/1 Type 2133, 2155 Advanced Diagnostics (07-17-92, 1.44MB)
PS/ValuePoint Type 6384 Advanced Diagnostics v1.0 (08-17-92, 1.44MB)

DOS und Sound – Grundlagen der Soundkarten Konfiguration


Mit Adlib kam 1987 die erste klangvolle Soundkarte für den PC auf dem Markt. Die Karte nutzte  einen OPL2 Chip von Yamaha um Musik zu synthetisieren. Soundeffekte waren noch nicht möglich.

Es wird mit Software ein Chip/eine Hardware angesprochen, der/die sich um die Klangerzeugung kümmert. Im Gegensatz zu einer gespeicherten Musikdatei müssen nur die Noten gespeichert werden, was einen enormen Speicherplatzvorteil bot.

Die erste Soundkarte von Creative Labs kam 1989 auf den Markt. Sie war voll kompatibel zur Adlibkarte, nutzte sie doch den gleichen Chip für die Musikgenerierung. Diese Karte konnte erstmals digitale Samples abspielen. Digitale Samples sind vorab aufgenommene Sprach-/Effektdateien.

Damit war die Soundkarte in der Lage, neben toller Musik auch Effekte wie Laserschüsse und gesprochene Worte wiedergeben. Der Siegeszug begann.

Danach folgten zahllose Clones, Alternativen und Modernisierungen. Hier eine Übersicht der Entwicklungen bei den Soundblastern von Creative.

Aber im Wesentlichen sind die Grundzüge für die Nutzung einer Soundkarte unter DOS identisch geblieben. Daher sind die meisten DOS Soundkarten zu Adlib und/oder Soundblaster kompatibel. Im Folgenden werden nur diese Soundkarten beleuchtet.

Technischer Hintergrund

Unter DOS ist es in der Regel so, dass sich die Programme und Spiele selbst um die Ansteuerung der Soundkarte kümmern müssen. Es gibt keine einheitliche Schnittstelle.

Wenn eine Software eine Soundkarte ansprechen will, liest sie die BLASTER Variable aus, die mit dem Booten des DOS Betriebssystems in der Regel in der autoexec.bat gesetzt wurde. Diese Variable kann aber auch über die DOS Eingabe manuell gesetzt und auch verändert werden.

Für die Musikerzeugung nach Adlib muss nichts gesetzt werden. Die Karte wird über den Port 388 angesprochen. Daher gibt es weder auf einer Adlibkarte noch unter DOS etwas zu konfigurieren.

Somit muss die Blastervariable nur für den digitalen Sound gesetzt werden. Sollte die Soundkarte nicht zu Adlib kompatibel sein, natürlich auch für die Musikerzeugung.

Die Konfiguration

Die Blastervariable sieht im Grunde so aus:

BLASTER=Axxx Iy Dz Hv Pwww Euuu Tq

  • xxx – steht für den Port (I/O port), normalerweise 220 oder 240
  • y – ist der Interrupt (IRQ), normalerweise  5 oder 7
  • z – steht für DMA 8bit-Sound, normalerweise 1 oder 3
  • v – steht für DMA 16bit-Sound, normalerweise 5 oder 7
  • www – steht für den externen MPU-401 / Wavetable Anschluss, oft 330 oder 300
  • uuu – ist der EMU8000 chipsatz bei neueren Soundblasterkarten wie die SB32/AWE32/AWE64, in der Regel 620
  • q definiert noch den Typ der Soundkarte
    •             1 – Sound Blaster 1.x (8 bit mono, 22 kHz) oder kompatible
    •             2 – Sound Blaster Pro (8 bit stereo, 22 kHz) oder kompatible
    •             3 – Sound Blaster 2.x (8 bit mono, 44.1 kHz)  oder kompatible
    •             4 – Sound Blaster Pro 2
    •             5 – Sound Blaster Pro MCA
    •             6 – Sound Blaster 16, also SB 32, AWE32/64, ViBRA.
    •             10 – Sound Blaster MCA

Wichtig sind die ersten 3-4 Parameter. So sieht ein oft genutzte Eintrag in der autoexec.bat bspw. so aus:

Damit ist die Soundkarte unter dem Port 220 mit dem IRQ 7 und DMA 1 erreichbar.

Es gibt aber auch eine Reihe, vor allem modernerer DOS Spiele, welche die Parameter auch ohne die BLASTER Variable ermitteln können. Das ist hilfreich, wenn nicht klar ist, ob die Karte richtig läuft oder wie die Jumper gesetzt wurden.


Die ersten Soundkarten wurden über Jumper konfiguriert. Du hast eine Soundkarte, die über Jumper eingestellt werden muss und brauchst weitere Details? Diese kannst du für sehr viele Soundkarte in diesem Verzeichnis finden.

Das ist relativ einfach- die Werte notieren und in der BLASTER Variablen einstellen.

Plug & Play (PnP)

Nach der Einführung von Plug & Play (PnP) sollte sich das BIOS und Betriebssystem automatisch um die Ressoucenzuweisung kümmern und damit die Jumper auf einer Karte, nicht nur Soundkarten, reduzieren und komplett obsolet machen.

In diesem Zuge kamen dann auch die ersten Soundkarten ohne Jumper und mit Treibern auf Disketten auf dem Markt.

Wie eingangs erwähnt, braucht man unter DOS keine Treiber, da die Software und Spiele diese fast immer selbst mitbringen. Im Grunde macht daher der Treiber einer PnP Soundkarte unter DOS nichts anderes als die Karte zu initialisieren.

Vereinfacht ausgedrückt setzt die Software beim Start des Betriebssystems virtuelle Jumper.

Damit ist es nun möglich die Parameter der Soundkarte durch Software zu verändern und die Karte muss nicht mehr aus dem PC geholt werden, um die Parameter per Jumper zu verändern oder was häufiger der Fall war, zu prüfen wie die Parameter gesetzt sind.


Oft ist es nun so, dass in unserem Retrorechner eine Soundkarte werkelt bzw. werkeln soll für die diese (Initialisations-)Treiber im Netz gefunden werden.

Die Konfiguration dieser in der autoexec.bat oder config.sys reicht von einfach bis unglaublich kompliziert.

Allerdings gibt es auch eine Reihe von Exoten, deren Treiber nicht mehr gefunden werden können. Oft hilft hier einfach den Soundblaster Treiber von Creative zu nutzen. Ist der Soundblaster Clone bspw. kompatibel zur Soundblaster Pro 2.0, dann versuche ich den Creative Treiber für die Soundblaster Pro 2.0 zu benutzt.

Oft ist die Kompatibilität so groß, dass es funktioniert. Wenn man ganz viel Glück hat, funktioniert auch der Mixer mit dem die Lautstärke der verschiedenen Kanäle eingestellt werden kann. Denn sonst hört man entweder Garnichts oder die Karte ist voll aufgedreht.


Waren diese Versuche nicht von Erfolg gekrönt, war die Karte bisher nicht mehr zu gebrauchen. Glücklicherweise hat JazeFox das Tool namens Unisound entwickelt. Hier aktuell in der Version 0.77a – UNISOUND077a.

Die Nutzung des Tools ist unglaublich einfach. Es nutzt die Werte der Blastervariable und initialisiert die Soundkarte mit diesen. Für alle anderen Werte nimmt der Treiber default Werte.

Die Karte bringt auch gleich einen integrierten Mixer mit. Es ist kinderleicht Unisound einzusetzen. Ein Beispiel aus dem Handbuch:

SET BLASTER=A220 I5 D1 T4 J200 P330
UNISOUND.COM /V70 (V70 = Lautstärke (Master Volume) 70%)


Unisound ist mein Tool der Wahl geworden, um eine PnP Soundkarte unter DOS zu initialisieren. Bisher habe ich noch keine Probleme feststellen können.

Solltest du Schwierigkeiten haben deine PnP Soundkarte unter DOS zu aktivieren, ist Unisound sicherlich ein guter Rettungsanker. Selbst wenn du Purist bist und gerne den originalen Treiber deiner Soundkarte nutzen möchtest, kannst du mit Unisound prüfen, ob die Karte funktioniert, falls deine Einstellungen in dem originalen Treiber nicht funktionieren sollten.


Jetzt wünsche ich dir ein zauberhaftes Klangerlebnis mit deiner Soundkarte! Solltest du Fragen oder Anmerkungen haben, schreib gerne einen Kommentar.

IBM / HP Plotter Cross Reference Listings

IBM Type # HP Type # Machine description HP Museum
6180-1 7440-1 ColorPro desktop, 8 pen, A size paper, RS232
6180-2 7440-2 ColorPro desktop, 8 pen, A size paper, IEE488
6182 (A) 7550A desktop, 8 pen, A/B size paper, RS232, includes auto sheet feed, very fast
6182 (B) 7550B desktop, 8 pen, A/B size paper, IEEE488, includes auto sheet feed, very fast
6182-031 n/a No HP equivalent IBM introduced a protocol converter for host attachment. This product connects to VM in the IBM environment
6184 7570 DraftPro standup unit, 8 pen, C&D size, RS232/IEEE488
6185-1 7575 DraftPro DXL DXL idem, but A-D size & larger buffer (31K), 1 and 2 meg buffers optional
6185-2 7576 DraftPro EXL EXL idem, but A-E size, 1 and 2 meg buffers optional
6186-1,2 7595A, 7576A Draftmaster standup, large format models, replaced by Draftmaster the 6187 Plotter, A to E size, model 2 has roll feed capability
6187-1 7595B
Draftmaster SX
standup, large format models, 8 pen, 1MB standard buffer, A-E size, HP-GL2, also emulates the 6186, 7375 RS232/IEE488
6187-2 7596B
Draftmaster RX
same as model 7595B with roll feed
7371 7470 desktop, 2 pen, A size, RS232/IEEE
7372 7475 desktop, 6 pen, A/B size, RS232 or IEEE488
7374 7580 stand up, 8 pen, A to D size, RS232/IEEE488
7375-1 7585B stand-up, 8 pen, <E size, RS232/IEEE488
7375-2 7585B stand-up, 8 pen, <E size, RS232/IEEE488 with roll feed

BIOS Kompendium Hilfsprogramme

Diese Programme wurden vom Autor des BIOS Kompendiums (lokaler Mirror), Hans-Peter Schulz zusammengetragen, damit man die Möglichkeit hat, alles an einer Stelle zu bekommen. Davon ungeachtet sollte man aber nicht versäumen die Homepages der eigentlichen Anbieter zu besuchen um eventuell eine neuere Version oder den notwendigen Support zu erhalten.

Achtung: Sehr wichtig!

Beachten Sie bitte unbedingt folgende Hinweise:Die Programme dieser Seite verwenden Sie auf eigene Gefahr und für eventuelle Schäden sind Sie selbst verantwortlich.

Die angebotenen Programme laufen teilweise nur unter DOS und auch nicht auf allen Betriebssystemen.

Sie dürfen diese Programme nur verwenden wenn Sie dazu autorisiert sind. Nach &AumlMndern des Masterpassworts muss das BIOS neu geflasht werden. Ein Entschlüsselungsprogramm (A.M.I. und Award Auch zum Auslesen des Identifikationsstrings (von Alle Metzlar Bios-Patcher ist in der Lage, Fehler im Bios zu finden und zu patchen. Ebenfalls erm&oum;glicht das Tool das Freischalten bisher versteckter Bios-Optionen. Bios-Patcher ist für folgende Bios-Typen geeignet:

  • Mbit (128kB), 2Mbit (256kB), 4Mbit (512kB)
  • Award 4.5x, Award(Phoenix) 6.xx
  • Pentium – Socket5, Socket7, SuperSocket7; Pentium II/III – Socket8, Slot1, Socket370 (PPGA/FC-PGA/FC-PGA2), AMD K7 – Slot-A, SocketA; Pentium 4 (Socket423/Socket478 )
  • „Asus Standard“ of packing BIOS modules (in CUSL/TUSL etc) Hiermit k&oum;nnen Sie den Identifikationsstring auslesen (von Matthias Bockelkamp). Zum Auslesen der ID und anderer Daten (für alle BIOS, keine Installation nötig Ein CMOS Löschprogramm von ASUS. Hier können Sie sich Ralf Brown’s schon legendäre Interrupt Liste herunterladen. Für Dos, Win 98, Win ME, Win 2000, Win XP, Win 2003, Linux, Sonstiges
CmosPwd kann vergessene und verloren geglaubte BIOS-Passwörter auslesen. Beachten Sie unbedingt die beiliegende readme-Datei zur Anwendung des Programms.Unter anderem werden folgende BIOS unterstützt:

  • AMI WinBIOS 2.5
  • Award 4.5x/4.6x/6.0
  • Compaq (1992)
  • Compaq (Neue Version)
  • IBM (PS/2, Activa, Thinkpad)
  • Packard Bell
  • Phoenix 1.00.09.AC0 (1994), a486 1.03, 1.04, 1.10 A03, 4.05 rev 1.02.943, 4.06 rev 1.13.1107
  • Phoenix 4 release 6 (User)
  • Gateway Solo – Phoenix 4.0 release 6
  • Toshiba
  • Zenith AMI Der C-MOS-Reader ist geeignet, ihre
C-MOS-Einstellungen zu speichern und ggf. zurückzuschreiben. Zum Löschen des CMOS bei Intel Boards um bei Problemen ins BIOS zu kommen. Zum Auslesen der Codiernummer des Boardherstellers, des Passworts sowie Ausgabe der DMI und ESCD-Informationen (von ct Ein DMI-Configuration Utility. Zum Verändern des Startlogos, mit Beispiel-Logos. Vorsicht! Dieses Programm löscht das Passwort (soll bei allen BIOS funktionieren).
Wenn Sie Antivirus-Software installiert haben, wird vielleicht fälschlicherweise ein Trojaner-Virus gemeldet. Zum Verändern von Award BIOS Einstellungen und Passwörtern (bis Version 4.5). neuere Version neuere Version neuere Version

Alte Linuxversionen installieren

Da doch immer mal wieder jemand ein altes Linux aufsetzten muss oder will, sind hier kurz die nötigen Schritte zusammengefasst. Als Beispiel dient m68k und sparc32

  1. Als erstes ist wichtig, welche Hardware man installieren will. Auf der Seite findee sich alle unterstützten Ports mit der Angabe, in welchen offiziellen Versionen die Plattform unterstützt wird und ein Link auf weitere Infos. Also „in progress“ heißt, dass es aktuelle inoffizielle Builds gibt. Die infos sind aber auch nicht immer up to date. Hppa wird als „discontinued“ aufgeführt, obwohl es aktuelle Installer gibt. Also im Zweifel auf den unten aufgeführten Seiten nach Installern suchen.
    • Sparc32 wird z.B. von Debian 2 bis 4 offiziell unterstützt, Sparc64 bis 8 und aktuell als (sehr guter) unofficial Port.
    • m68k war von 2 bis 3 offiziell drin, und ist aktuell (seit 9) auch ein unofficial Port („in progress“).
  2. Die Zuordnung der Versionsnummern zu den Release Namen findet man auf der Seite
  3. Es ist noch zu beachten, dass nicht jeder Debian Spiegel alle Versionen bzw. Installations CDs vorhält.Alle offiziellen CDs gibt z.B. auf die inoffiziellen ab Debian 7, also z.B. aktuelle sparc64 und m68k auf

  4. Die letzte offizielle sparc32 CD findet man z.B. unter…hive/4.0_r9/sparc/iso-cd/. Die aktuelle inoffizielle m68k CD unter
  5. Ein Mirror mit allen deb Paketen ist z.B. Am besten ist es, erst die Installation nur mit der Software auf der Installations CD zu machen und danach den Mirror eintragen. Die im Installer eingetragenen Mirrors haben oft die alten Pakete nicht mehr.
  6. Im Nachgang kann man mit apt-get dist-upgrade die Liste der verfügbaren Pakte holen, das Paket tasksel installieren und dann starten. Das erledigt wie auch im Installer die Grundinstallation, je nach angegebener Aufgabe (Desktop, Server, SSH, Drucker etc).

IBM T20 – POST Error 0175 Bad CRC1 sowie BOD Error – wieder belebt

  • Author/Ersteller: tokabln
  • Eingestellt von: tokabln

Vor einiger Zeit habe ich aus dem uC Forum gegen Versandkosten einen defekten IBM T20 Laptop ohne Akkupack und BIOS Batterie aber mit Netzteil und Floppy erhalten. Das Gerät zeigte den wohl für diese Generation typischen Fehler: POST Error 0175 Bad CRC1.

Mehr zu diesem Fehler kann man hier nachlesen.

Im Internet fand ich dann eine Seite unter dem Link:

Diese Leute (oder besser Victor) hatten in der Vergangenheit (und auch noch heute) einen Service angeboten, bei dem man das EEPROM des Thinkpad auslesen und zu diesen Leuten senden muß. Gegen eine Gebühr von ~30 EURO führt Victor eine Reparatur an dem EEPROM Inhalt durch und sendet das korregierte File zurück. Mit Hilfe von Software, welche ebenfalls von ALLService stammt, kann man das EEPROM im eingelöteten Zustand auslesen und später dann die fehlerbereinigte Version wie programmieren.

Danach sollte man unbedingt auf die letzte BIOS Version updaten, da der Datenverlust des EEPROMs hier wohl gefixt ist.

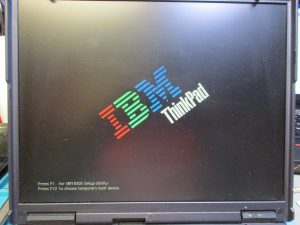

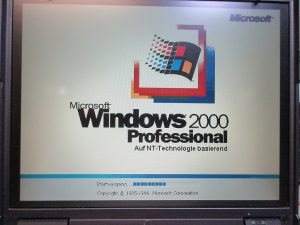

Nachdem ich das getan hatte, konnte ich das T20 reaktivieren und habe dann Windows 2K aufgespielt. Allerdings hatte das T20 noch einen weiteren Fehler der sich „Blink of Death (BOD)“ nennt. Auch hierfür ist der Spannungswandler ADP3421 verantwortlich.…-Blink-of-Death-Reparatur

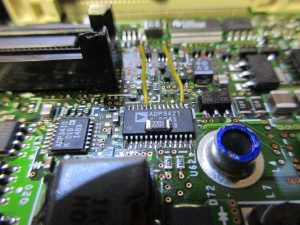

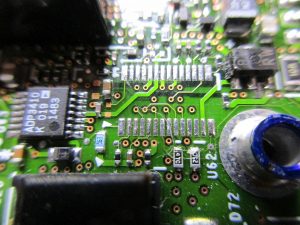

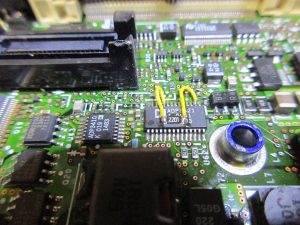

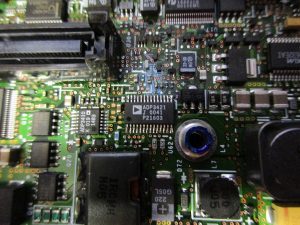

Gestern habe ich dann endlich diesen Chip ausgetauscht und zusätzlich den im vorherigen Link angegebenen Widerstands FIX mit eingebaut.

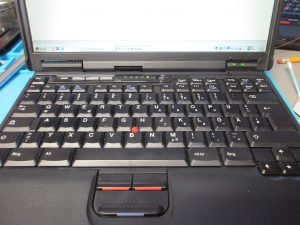

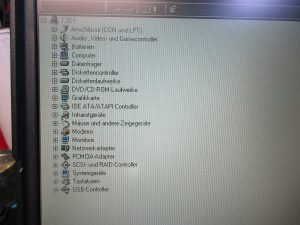

Hier ein paar Bilder dazu.

ST506 HowTo – Festplatte NEC D5126 Zylinder 0 defekt – Erfolgreiche provisorische Reparatur

  • Original Author/Ersteller: R4M
  • Eingestellt von: tokabln

Original Eingangspost  hier


„… Ich hab‘ gestern mal einen NOS WDXT-GEN und eine alte NEC D5126 ausgegraben. Leider sagt SpeedStore, dass die ersten drei Zylinder kaputt sind und weigert sich folglich eine Partitionstabelle einzurichten. Das Formatierungsprogramm im BIOS der WDXT-GEN formatiert ohne Beschwerden, aber auch dann kann ich keine Partitionstabelle anlegen.“


„…Der Mechanismus für Track 0 ist bei dem Laufwerk extrem einfach.

Der rot markierte Zinken (gerade in Parkposition auf Track 644) dreht sich nach rechts und die grün markierte Lichtschranke liefert das Track 0 Signal.

Jetzt kann man die Lichtschranke einfach runter schrauben und am Platik ein wenig feilen und etwas tiefer wieder festschrauben. Und dann geht’s! Hatte etwas Bedenken, dass dann die hohen Tracks Probleme machen, aber hat alles tadellos Low-Level und auch normal formattiert…“

„In der Anleitung von Seagate zur ST506 sehen die relevanten Teile ziemlich ähnlich aus. Daher kann man davon ausgehen, dass diese Reparatur auch bei anderen ST506 Platten in ähnlicher Weise durchgeführt werden kann.“

IBM-PC- Der grosse Diktator

von Peter Dassow

Der erste IBM Personal Computer erschien im Jahr 1981

Seit den 50er Jahren wird der Markt der professionellen Computer von zwei Unternehmen dominiert- der International Business Machines Corporation (IBM) und Digital Equipment Corporation (DEC). Beide sehen sich zum Ende der 70er Jahre mit einem Trend konfrontiert: Die zunächst als Spielzeug für Studenten belächelten Homecomputer-Systeme professionalisieren sich zusehens und sickern in den Markt von IBM und DEC ein. Marktbeherrschend sind hier der Apple II und der Commodore PET, es tummeln sich viele weitere Rechner mit 8-Bit Prozessoren diverser Hersteller. Als meistbenutztes Betriebssystem wird CP/M 2.2 von Digital Research benutzt, wenn auch DOS 3.3 für den Apple II ein nennenswertes Stück des Kuchens für sich beansprucht. IBM hatte zu dieser Zeit bereits den IBM 5100 herausgebracht. Er war aber für Privatpersonen und Kleinunternehmer einfach zu teuer und zu exotisch– so wurde zunächst ein komplett eigener Zeichensatz genutzt, später der Großrechner-Zeichensatz EBCDIC.

IBM reagiert

Während DEC die Konkurrenz nicht erkannte, reagierte IBMs Präsident John R. Opel im Jahre 1980. Um den wachsenden Markt der kleinen Rechner beherrschen zu können, entwickelte IBM im geheimen Project „Chess“ in Boca Raton einen neuen Rechner auf Basis des Intel 8088 Prozessors mit einem 20 Bit Adressbus, aber nur einem 8 Bit Datenbus. Einerseits konnten so damals marktübliche 8-Bit Peripheriebausteine (8251, 8255, 8259 usw.) benutzt werden. Andererseits war der 8088 bereits eine 16-Bit CPU mit entsprechendem Befehlssatz und konnte immerhin maximal 1024 KB RAM adressieren.
Der erste IBM PC (Modell 5150) kam 1981 mit einer Grundausstattung von 16 KB RAM auf den Markt, ausbaubar auf dem Motherboard auf die zu dieser Zeit gigantische Menge von maximal 256 KB RAM. Das Motherboard bot – ähnlich wie der Apple II – außerdem Platz für fünf Peripheriekarten mittels 8-Bit Daten-Steuerbus, später als ISA Bus(Industry Standard Architecture) bezeichnet.

Bild 1: IBM PC XT Color

Im IBM PC war neben einem Kassetteninterface mindestens ein 5 ¼ Zoll Diskettenlaufwerk (ein zweites war optional) eingebaut, anfänglich für 1-seitige Disketten mit nur 160 KB Kapazität. Erst kurze Zeit später avancierten die bekannten doppelseitigen 360 KB Diskettenlaufwerke zum Standard. Die bereits 1982 erschienene 3½ Zoll Disketten nahm der Markt zuerst nur sehr zögerlich wahr und wurde zuerst nur bei den in Japan verbreiteten MSX Computern verwendet. Mit Erscheinen der PS/2- Serie 1987 bekam aber die 3½ Zoll Diskette enormen Aufschub auf dem PC Markt.

Bild 2: Diskettenlaufwerke.png

Microsoft lieferte das Betriebssystem

Das Betriebssystem IBM DOS 1.0 wurde von der Firma Microsoft geliefert. Microsoft hatte die Software wiederum einem kleinen Unternehmen (Seattle Computers) erst kurz vorher für 50.000 Dollar abgekauft. DOS wurde damals in Hinblick auf Quellcode-Kompatibilität zu CP/M entwickelt, was ein Vergleich der internen Funktionsnummern von DOS und CP/M deutlich zeigt. Allerdings benutzte DOS ein später FAT benanntes Dateisystem, welches belegte Blöcke auf dem Datenträger direkt adressieren konnte. CP/M hingegen verkettete Blocklisten im Verzeichnis selbst und war dadurch langsamer und auch programmiertechnisch deutlich umständlicher zu handhaben.
IBM hat in den ersten Jahren seinen PCs durch Werbung mit einer Charlie Chaplin Figur vermarktet, die in diversen Fernsehspots und gedruckter Werbung in Computerzeitschriften sehr bekannt wurde.

Bild 3: IBM PC Werbung

In den ersten Jahren nach Erscheinen des PCs wurden Software-Anwendungen wie Multiplan oder Lotus 1-2-3 veröffentlicht, aber bald auch Spiele. Für Farbgrafik bot der IBM PC zunächst nur den Colour Graphics Adapter (CGA) mit einer Auflösung von 320×200 im Vierfarbmodus und maximal 640×200 Pixeln im Einfarbmodus. Die meisten Spiele benutzten anfänglich deshalb den Vierfarb-Modus. Viele bekannte Spiele waren damals kopiergeschützt liessen sich nur direkt von Diskette starten (sogenannte „Booter Games“). Sehr bekannt waren „Jump and Run“ Spiele wie Alley Cat, Loderunner und der heißgeliebte Flipper mit dem Namen Night Mission.

Bild 4: Alley Cat

Bild 5: Loderunner

Bild 6: Night Mission Pinball

Leider konnte man diese Spiele nur durch einen Neustart verlassen, die berühmte von einem der 12 IBM PC Entwickler (David J. Bradley) erfundene Tastaturkombination Ctrl+Alt+Del (deutsch Strg+Alt-Entf) funktionierte hier nicht.
1983 erschien mit dem IBM PC/XT (5160) erstmalig eine PC Variante mit einer MFM Festplatte von 10MB Kapazität MFM HDD. Dieser Rechner hatte immerhin bereits maximal 640KB RAM „on board“ und im Gegensatz zum vorherigen IBM PC (5150) jetzt 8 Steckplätze für Peripheriekarten, beispielsweise einer CGA Karte

Bild 7: XT Motherboard

Festplatten im PC

Die Festplatte wurde durch einen MFM (Modified Frequency Modulation) Controller angesteuert. Die Firma XEBEC stellte den als Originalausstattung gelieferten HDD Controller des IBM XT her. Weite Verbreitung fanden WD 1002 basierte Karten von Western Digital, vor allem für die „PC Clones“ in der zweiten Hälfte des Jahrzehnts. Die SCSI (Small Computer Standard Interface) Schnittstelle hielt durch Zusatzkarten von Seagate (ST-01, ST-02) oder Future Domain (TMC-845,TMC-850) ebenfalls Einzug in den IBM PC. Die Firma Adaptec lieferte die bekannte 16-Bit ISA Steckkarte AHA-1540/1542 erst für den im August 1984 vorgestellten IBM PC/AT (5170) aus.
Mit der Hercules Gaphics Card (HGC) vom gleichnamigen US-amerikanischen Hersteller erschien eine Monochromkarte mit sagenhaften 720×348 Pixeln. Diese spielte zwar für Spiele keine Rolle und die Grafik war außerordentlich schwierig zu programmieren (der Speicher war nicht linear in 4 Abschnitte unterteilt). Die Geschäftswelt schätzte sie jedoch wegen der klaren Textdarstellung, denn die Zeichenmatrix war feiner als die einer CGA Karte.

Bild 8: Hercules Graphics Card

Wirklich verbessert hat sich die Grafik erst mit der EGA (Enhanced Graphics Card), die im Herbst 1984 erstmalig von IBM vorgestellt wurde und nicht mehr auf dem Motorola 6845 Chip basierte. Früher textbasierte Adventure Spiele wie „Secret Monkey of Island“ konnten weiterhin nur in wenigen Farben dargestellt werden, aber wesentlich feiner als vorher.

Nun konnte der PC endlich auch Spiele mit annehmbarer Grafik darstellen und brach damit in die Domäne von Spielecomputern wie den Commodore 64, dem Atari ST oder dem Commodore Amiga ein. Endgültig als Spielemaschine akzeptiert wurde der PC schliesslich mit dem EGA Spiel „Duke Nukem“.

Bild 9: Duke Nukem 1

Außerdem hatte die Serie „Commander Keen“ mit Ihren 6 Teilen (5 davon als Shareware veröffentlicht) ebenfalls eine große Anhängerschaft.

Bild 10: Commander Keen 1

VGA ermöglicht neue Spielqualität

Viele Spiele konnten allerdings erst mit der VGA Karte als Nachfolger der EGA Karte wirklich besser gestaltet werden. Sie erschien erstmalig 1987 zusammen mit der PS/2 Rechner-Serie und lieferte eine Auflösung von mindestens 640×480 Pixel.
Anders als beim Atari ST und dem Spiel Midi Maze spielten Multiplayer-Spiele zur Blütezeit des IBM PCs und PC/XTs wegen fehlender Netzanschlüsse keine Rolle. Netze über Token Ring, ARCNET und später Ethernet (Cheaper Net Verkabelung mit terminiertem Koaxkabel) waren nur im Businessbereich eingeführt und verbreiteten sich auch dort erst in der zweiten Hälfte der 80er Jahre. Es gab sogar 8-Bit ISA Karten für den IBM PC wie die 3Com Etherlink II. Novell Netware und das IPX Protokoll domierten lange den Markt der Serversoftware. Microsoft gewann erst mit Windows NT und Windows for Workgroups sowie der Internet-Nutzung mit TCP/IP mehr und mehr an Bedeutung.
Auch die Computer-Maus als Peripheriegerät, an die serielle Schnittstelle des PC angeschlossen, kam erst mit Windows 2.x im Jahre 1987 und drei Jahre später mit Windows 3.0 zu Ehren.

Der IBM PC heute

Der PC als Rechnertyp ist heute als Server- und als Desktopsystem eindeutig domiant, nur Apple mit den iMacs und Power Macs bieten hier Paroli in einigen Märkten und Anwenderschichten. IBM selbst jedoch hat das Spiel um die Marktdominanz schon früh verloren. Schon 1982 erschien als erster Klon der Columbia Data Products CDP MPC 1600 „Multi Personal Computer“. Bald folgte der Compaq Portable als erster IBM PC Portable Nachbau, möglich geworden durch ein „Reverse Engineering“ des BIOS. Diesem folgte eine Unzahl an weiteren kompatiblen PCs diverser Hersteller, so dass IBM spätestens 1987 nicht mehr den Markt anführen konnte- die PS/2 Serie floppte als nicht ausreichend „PC-kompatible“ Sonderentwicklung.
IBM hat trotz dieser Flops seine Definition eines Kleincomputers für Jedermann etabliert und gut daran verdient. DEC hingegen reagierte sehr spät. 1981 noch auf Platz 2 hinter der IBM in der Rangliste der IT-Unternehmen gelistet, wurde das Unternehmen 1998 an Compaq verkauft, dem Hersteller erfolgreicher IBM PC Clones.

TOP-10 der PC-Spiele

Spiel Jahr Beschreibung
Digger 1983 Frühes, aber beliebtes Arcade-Spiel
Lode Runner 1983 Absoluter Jump-and-Run Klassiker
King’s Quest: Quest for the Crown (Teil 1) 1987 Allseits bekannter Adventure Klassiker
Microsoft Flight Simulator 2 1985 2.Teil des berühmten Microsoft Flugsimulators
Ultima IV (hier Teil 4, als Vertreter für alle Ultima Spiele) 1983 Ultima I, Urvater aller RPGs
Space Quest I: Roger Wilco in the Sarien Encounter 1986 Einer der besten SciFi Adventure
Alley Cat 1984 Genre Mix Klassiker (CGA)
Galaxian 1983 Gute Umsetzung für den PC (CGA)
Beyond Castle Wolfenstein 1985 2.Teil des Urvaters aller Shooter-Games
Psion Chess 1985 Schachspiel mit erster 3D Brettdarstellung

ST506 HowTo


  1. Einleitung
  2. Geschichte
  3. Das mechanische Interface
  4. Das elektrische Interface
  6. IDE
  7. BIOS
  8. Low-Level-Formatierung
  9. Endeinrichtung
  10. Schlusswort


Ein jeder Sammler und oder Liebhaber klassischer Computer wird zwangsläufig einmal über eine Festplatte gestolpert sein, die statt mit dem von SCSI oder IDE gewohnten einzelnen Flachbandkabel mit gleich zweien dieser Datengürtel ihren Anschluss an den Rest des Rechners findet.
Dieser Artikel soll sich nun mit diesen Dinosauriern der Festspeicher beschäftigen.


Wir schreiben das Jahr 1980. Das noch junge Unternehmen Seagate Technology, gegründet von Alan Shugart und Finis Conner bringt die weltweit erste Festplatte im superkleinen 5¼“-Format auf den Markt: Die Seagate ST506 speichert auf voller Bauhöhe (in heutigen Maßstäben zwei 5¼“-Schächte) sage und schreibe 5 Megabytes. Wenig später erscheint ihre große Schwester, die ST412 mit 10 Megabytes Kapazität, welche vor allem im IBM PC/XT Modell 5160 große Verbreitung fand.
Und nach eben diesen beiden Festplatten wurde die ST506/ST412-Schnittstelle benannt, die sich über die 1980er-Jahre zum de-facto-Standard entwickelte.

Das mechanische Interface

Wie der aufmerksame Leser bereits bemerkt hat, besitzen ST506-kompatible Festplatten zwei Edge-Connector, einen schmalen und einen breiten. Der schmale 20-polige ist für die Datenleitung, welche jeweils einzeln vom Controller zur Festplatte geführt wird. Auf dieser Datenleitung werden im übrigen die Signale von und zu den Köpfen der Festplatte analog(!) übertragen.
Der breite 34-polige ist für die Steuerleitung. Im Normalfall werden bei einem System mit mehreren Festplatten diese hintereinanderge“daisy-chaint“, sprich wie beim Diskettenlaufwerk werden die Festplatten hintereinander an die einzelnen Verbinder des Steuerkabels angeschlossen. Es gibt zwar auch noch die Möglichkeit die Festplatten „radial“ anzuschließen, da mir dies jedoch in freier Wildbahn noch nie begegnet ist werde ich hier nicht weiter darauf eingehen.

Das elektrische Interface

Wie schafft es der Controller nun die einzelnen Festplatten anzusprechen wenn diese doch an ein und dem selben Steuerkabel hängen?
Ganz einfach. Genauso wie später bei SCSI gibt es auch beim ST506-Interface Laufwerksnummern. Im Normalfall werden diese per Jumper oder DIP-Schaltern eingestellt. Prinzipiell unterstützt das ST506-Interface bis zu 4 Festplatten, in der Praxis haben 99,9% der Controller jedoch nur Anschlüsse für zwei Festplatten. Die erste Festplatte wird als Drive 0 gejumpert und mit ihrem Datenkabel mit dem Controlleranschluss für die erste Festplatte verbunden. Die eventuell vorhandene zweite Festplatte wird als Drive 1 gejumpert und mit ihrem Datenkabel mit dem Controlleranschluss für die zweite Festplatte verbunden.
Klingt einfach, oder?
Eins haben wir aber bisher vergessen zu beachten: Das Steuerkabel stellt einen Bus dar. Und zwar für damalige Verhältnisse einen Hochgeschwindigkeitsbus. Und wie wir es von solchen Bussen kennen, müssen diese korrekt terminiert werden. Eigentlich so wie bei SCSI. Ohne korrekte Terminierung kann das Platten/Kabel/Karten-Konstrukt funktionieren… wird es aber meist nicht.
Also schauen wir uns die Platte(n) noch einmal genau an und überprüfen den korrekten Sitz der Abschlusswiderstände: Die Platte die in der Mitte zwischen Controller und anderer Platte hängt bekommt keinen, die Platte am Ende bekommt einen. Nun muss man also entweder die Terminierung der mittleren Platte(n) deaktivieren/entfernen, die der letzten Platte aktivieren/einstecken, oder, falls beides zutrifft, man tauscht die Platten einfach durch.


Wer nun denkt: Perfekt, Ich hab ’ne Festplatte mit ST506-Interface und ich hab ’ne Controllerkarte mit ST506-Interface, kein Problem, ich klemm das aneinander und ab geht die wilde Luzie…
… der irrt zumeist. Der Standard legt nämlich nur das elektrische Interface fest. Es gibt nun weitere Standards die auf der ST506-Schnittstelle aufbauen. Diese legen die Aufzeichnungsmethode fest, mit der die Daten auf die rotierenden Aluscheiben gebannt werden:

Der Klassiker. 17 Sektoren pro Track. Modifizierte Frequenzmodulation, eine Weiterentwicklung der klassischen FM-Codierung. Wird auch bei den meisten Systemen für Disketten verwendet.

Die Weiterentwicklung. 26 Sektoren pro Track. Packt auf die gleiche Spur rund 50% mehr Daten. Wurde wiederum zu ARLL weiterentwickelt.

Das Enhanced Small Disk Interface. Sieht nach ST506-Interface aus. Ist es aber nicht. Der Einfachheit halber wurden die schon bekannten Flachbandkabel weiterverwendet, elektrisch ist ESDI jedoch nicht kompatibel zu den ST506-Standards. Bei ESDI, einer Entwicklung von Maxtor, wurden einige Bestandteile die traditionell auf dem Controller beheimatet waren auf die Laufwerkselektronik verlegt, beispielsweise der Data Separator. Das Datenkabel überträgt nun Digitaldaten zum Controller. ESDI stellt eine Übergangstechnologie zu IDE und SCSI dar und unterstützt bis zu 8 Geräte am Bus, die nicht zwingend nur Festplatten sein müssen, auch Streamer et cetera gab es mit ESDI-Interface. Viele der frühen SCSI- oder IDE-Festplatten waren eigentlich ESDI-Festplatten mit einem SCSI-ESDI-Controller auf der Laufwerkselektronik.
34 oder mehr Sektoren pro Track.

Viele werden nun denken, he, super, ich schließe meine MFM-Festplatte einfach an einen RLL-Controller an und mache so aus meiner 20MB eine 30MB, oder aus einer 40MB eine 60MB-Festplatte. Prinzipiell geht das auch. Eigentlich sind RLL- und MFM-Festplatten baugleich.
Der kleine aber feine Unterschied ist, dass die Beschichtung der Plattenoberfläche auf die höhere Datendichte optimiert ist. Eine RLL-Festplatte hat eine deutlich hochwertigere Beschichtung als eine MFM-Festplatte. Von daher kann es funktionieren eine MFM-Festplatte an einem RLL-Controller überzuformatieren. Ob das ganze stabil läuft, vor allem auf längere Zeit gesehen, steht auf einem anderen Blatt.
Ist eigentlich wie bei 3½“-Disketten. Die qualitativ hochwertigeren wurden als 1,44MB-HD-Disketten verkauft, die nicht ganz so tollen als 720kB-DD-Disketten. Genau so wurde bei der Festplattenproduktion mit MFM- und RLL-Platten verfahren.


IDE? Was macht denn bitte IDE in einem Artikel über ST506-Festplatten?
Ganz einfach. IDE (Integrated Drive Electronics) ist ein direkter Abkömmling von eben diesem. Viele kennen auch noch den Begriff AT-Bus-Festplatte. Und genau dort liegt der Hund in der Pfanne begraben. Das „IDE-Interface“ ist eigentlich nur eine direkte Anbindung des Laufwerks an den Systembus. Der eigentliche Festplattencontroller befindet sich auf der Laufwerkselektronik. Und eben die meisten dieser frühen IDE-Festplatten, egal ob XT-IDE oder AT-IDE, sind eigentlich stinknormale MFM-/RLL-Festplatten. Es ist also kein Zufall, dass viele IDE-Festplatten 17 bzw. 26 Sektoren pro Track verwenden. Und eben genau diese frühen Festplatten lassen sich eigentlich im folgenden genauso behandeln wie ihre Urväter.


Was bringt die schönste Platte im Rechner, wenn selbiger keinen blassen Schimmer davon hat ein solches Prachtexemplar in seinem Gehäuse zu beherbergen? Richtig. Man muss dem Bios Bescheid geben.
Rechner der AT-Klasse sind da im Normalfall relativ pflegeleicht. Man entert das CMOS-Setup beziehungsweise startet von der Einrichtungsdiskette (bei IBM/Compaq-Rechnern) und wählt den entsprechenden Festplatentyp aus.
Typ 1 beispielsweise ist durch die Bank weg normiert und steht für die erste Festplatte die Einzug in die PC-Landschaft fand: die ST412 mit ihren 306 Zylindern, 4 Köpfen und 17 Sektoren pro Track.
Typ 2 ist die ST225, die Festplatte mit halber Bauhöhe die weite Verbreitung in den späteren IBM PC/XTs und vielen XT-Klonen fand. Und eben durch diese weite Verbreitung haben die meisten 20-Megabyte-Festplatten anderer Hersteller ebenfalls 615 Zylinder, 4 Köpfe und 17 Sektoren pro Track.
Da die wenigsten Rechner der XT-Klasse ein CMOS-Setup ihr eigen nennen, fällt obiges aus wegen ist nicht. Daher bringen die meisten 8-Bit-Controllerkarten ein eigenes BIOS im EPROM mit um ein paar Vektoren zu verbiegen und dem Betriebssystem somit die schnelle Scheibe unterzujubeln. Ganz rudimentäre Vertreter dieser Gattung unterstützen entweder nur einen einzigen Plattentyp oder müssen mit Jumpern auf die Spezifikationen der angeschlossenen Platte(n) konfiguriert werden. Diese Jumperbelegung ist wiederum abhängig vom verwendeten EPROM, so dass man auch den Versionsstand des Controller-BIOS beachten muss. Die komfortabelsten XT-Controller legen die Plattenkonfiguration auf Spur 0 der Festplatte ab, so dass diese prinzipiell mit jeder Festplatte funktionieren. Nachteil: Man hat einen Zylinder weniger für seine Daten. Um einen solchen halbintelligenten Controller zu konfigurieren, ruft man die Einrichtungsroutine auf, die sich im Normalfall an Offset 5 der Basisadresse des Controller-BIOS befindet. Da die meisten Controller standardmäßig ihr BIOS auf Adresse C8000 einblenden rufe man von seiner DOS-Bootdiskette das gute alte DEBUG auf und springe mit G=C800:5 in die Einrichtung. Dort muss man nun die Plattenparameter angeben und kommt im Normalfall automatisch zur Low-Level-Formatierung.


Heutige Festplatten sind grundsätzlich ab Werk schon in ihre einzelnen logischen Blöcke eingeteilt. Festplatten mit ST506-Interface sind dies grundsätzlich nicht. Da die komplette Auswertelektronik auf der Controllerplatine sitzt wäre dies auch nicht möglich. Mit der Low-Level-Formatierung bindet man quasi den Scheibling mit all seinen Fertigungstoleranzen fest an die Elektronik der Controllerkarte mit all ihren Fertigungstoleranzen. Deswegen lassen sich die Daten einer ST506-Festplatte auch nur in den seltensten Fällen an einem anderen Controller auslesen. Um nun diese Hochzeit aus Mechanik und Logik vorzunehmen benötigt man einen Low-level-Formatter. Entweder greift man einfach auf ein entsprechendes Tool von Diskette, beispielsweise den Ontrack Disk Manager oder SpeedStor zurück, oder, wenn man ein solches nicht zur Hand hat und wenn der Controllerhersteller so freundlich war eine ensprechende Routine im Controller-BIOS zu integrieren nutzt man eben diese. Die meisten OMTI-, Western Digital- oder Seagate-Controller haben diese. Wie bereits oben erklärt lässt sich diese per DEBUG starten.
Um die XT-IDE-Festplatte in einem Commodore PC10-III/PC20-III zu formatieren muss man übrigens die Routine an Adresse FA00:5 aufrufen.
Der originale XEBEC-Controller den IBM den PC/XTs spendiert hat hat im übrigen keine Formatierroutine im BIOS. IBM war der Meinung, dass Hochzeiten nur von Firmeneigenen Standesbeamten, will meinen, Technikern vollzogen werden dürfen. Also behelfen wir uns nolens, volens mit folgendem kleinen „Assembler-Programm“:

-I 322
-I 321
-O 322 0
-I 321
-O 320 04
-O 320 00 ### 00 = Laufwerk C, für Laufwerk D bitte 20 einsetzen!
-O 320 00
-O 320 00
-O 320 05
-O 320 07 ### Nochmal sicherstellen dass das richtige Laufwerk gewählt ist!!!

Nun sollte die Festplatte losrattern und seeeeehr gemächlich losformatieren. Kann durchaus mehrere Stunden dauern, der XEBEC-Controller ist katastrophal lahm. Wenn der Formatiervorgang abgeschlossen ist, sollte die Platten-LED ausgehen und Debug uns wieder mit seinem Prompt begrüßen.

-I 321
-I 320

Worüber man bei Festplatten dieser Ära öfters stolpert, gerade beim Low-Level-Formatieren, ist der Begriff des Interleave. Interleaving bezeichnet eine Technik bei der die Sektoren absichtlich ausgelassen werden. Hintergrund des ganzen ist, dass die Daten vom Rechner nicht so schnell verarbeitet werden können wie sie von der Platte geliefert werden können. Optimal wäre ein 1:1-Interleave, das heißt die Sektoren wären direkt hintereinander auf der Platte: 1,2,3,4,5,6,7,8,9,10,… Ein Interleave von 2:1 sähe folgendermaßen aus: 1,10,2,11,3,12,4,13,… Folglich hat der Rechner die doppelte Zeit um die Daten von der Platte zu verarbeiten. Praktisch arbeiten die meisten XTs mit einem Interleave von 3:1 bis 4:1, der XEBEC-Controller im IBM XT mit 6:1. Wenn der Interleave zu gering gewählt ist muss der Rechner erst warten bis die Spur sich wieder unter dem Kopf vorbeigedreht hat, was einem Interleavefaktor von 17:1 entsprechen würde. „Fortschrittliche“ Controller haben einen kleinen Cache, der eine komplette Spur puffern kann. Diese arbeiten dann tatsächlich mit einem Interleave von 1:1.
Falls man beim Interleave mal gehörig danebengegriffen hat gibt es Programme wie beispielsweise Spinrite II die den Interleave nachträglich noch ändern können. Low-Level-Utilities wie der Disk Manager können den optimalen Interleave vor der Formatierung auch durch Ausprobieren feststellen.

Wenn die Festplatte nun ordnungsgemäß Low-Level-formatiert ist, sollte auch der lästige 1701-Fehler verschwunden sein. Und weiter gehts im Sauseschritt:


Die Festplatte ist nun zwar verheiratet aber noch gänzlich leer. Damit nun ein Betriebssystem installiert werden kann, muss diesem erst ein wenig Platz auf der Platte geschaffen werden. Dazu starte man FDISK, erstelle eine primäre Partition und markiere diese als aktiv. Wer nun möchte kann eine erweiterte Partition erstellen und in dieser logische Laufwerke anlegen. Wer MS-DOS vor Version 4 einsetzt wird bei Platten größer als 30MB wahrscheinlich kaum drumrum kommen wenn kein wertvoller Plattenplatz vergeudet werden soll.

Nach erfolgter Partitionierung beende man FDISK und starte den Rechner neu. So kommt das von der Stiefelscheibe frisch geladene DOS in den Genuss der neuen Partitionstabelle.
Benutzer von MSDOS 5 oder neuer können den nächsten Schritt getrost überspringen, da die Setuproutine einem die ganze Arbeit abnimmt. Wer dennoch so richtig retro sein möchte und seinem alten Schätzchen ein zeitgenössisches DOS verpassen möchte geht folgendermaßen vor:

Die neue Wohnung für unser Betriebssystem ist somit errichtet, die Zimmer sind eingeteilt. Fehlt noch die Inneneinrichtung. Man starte FORMAT C: /S und erstelle somit ein Dateisystem auf der neuen Systempartition. Durch den Parameter /S werden gleichzeitig die DOS-Kerndateien (IO.SYS/MSDOS.SYS, bei IBM PC-DOS IBMBIO.COM/IBMDOS.COM) übertragen. Neuere DOS-Versionen ab 3.30 übertragen hierbei sogar auch den Befehlsinterpreter COMMAND.COM, womit schon ein rudimentäres DOS-System eingerichtet wäre.

  • MSDOS vor Version 3
    Nach erfolgter Formatierung kopiere man den Inhalt der Systemdiskette(n) auf die Festplatte: COPY A:*.* C: Diskette raus, Neustart, fertig.

  • MSDOS 3.xx, 4.xx
    Nach erfolgter Formatierung startet man die Installationsroutine wie folgt: SELECT Also um beispielsweise deutsche Einstellungen zu verwenden: SELECT A: C: 049 GR Bei MSDOS 3.xx muss nun noch von Hand der Inhalt einer etwaigen zweiten Diskette auf die Festplatte kopiert werden, dies erfolgt wie oben bei den Vorversionen.

  • MSDOS ab Version 5
    Von Diskette 1 starten, die Installation ist relativ selbsterklärend.


Nun haben wir uns mit allen Eigen- und Einzelheiten der ST506-Festplatten beschäftigt. Vieles davon ist zwar auch allgemeiner gültig, Ziel dieses Dokuments sollte es jedoch sein mit einer ST506-Festplatte einen lauffähigen Rechner zu bekommen.
Ich hoffe, damit ein paar Leute mit der Materie angefixt zu haben. Und selbst wenn nur ein alter PC dank dieser HowTo wieder zum Leben erweckt wird oder eine ST506-kompatible Festplatte weniger auf dem Schrott landet hat sich die Mühe gelohnt 😉 Die wenigsten „defekten“ MFM/RLL-Platten sind nämlich wirklich defekt. Zumeist reicht eine neue Low-Level-Formatierung und das Ding läuft wieder wie ’ne eins 😉 –Kpanic 23:10, 26. Mär. 2012 (CEST)
